Модель гидравлического пресса

1. Назначение

     Данная модель гидравлического пресса является действующей и предназначается для изучения внутреннего устройства, принципа действия и процесса использования этого механизма. Кроме того, модель гидравлического пресса может использоваться в ходе демонстрационных опытов, в которых требуется обеспечение сильного давления на сжатие.

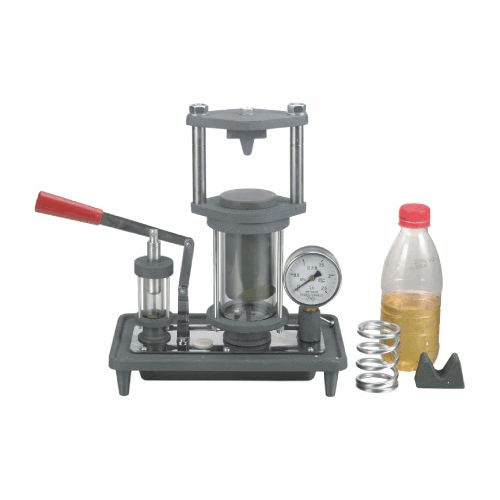

Модель гидравлического пресса представляет собой смонтированный на площадке из чугуна прозрачный цилиндр, в котором расположен большой поршень. На этой же чугунной площадке располагается прозрачный корпус, снабженный насосом, манометром, а также предохранительным клапаном.

С помощью отдельной рукоятки, выполненной в виде рычага приводится в движение поршень насоса. Для проведения демонстрационных опытов в комплекте поставки предусмотрены: мощная пружина и специальное устройство для изгибания бруска в виде чугунных плиток с одной и двумя опорами.

В нижней части рабочего прозрачного цилиндра расположен резьбовой спускной клапан, в верхней его части – воздушный клапан.

Прозрачная конструкция гидравлического пресса позволяет обеспечить высокий уровень наглядности при изучении процесса его работы.

Максимально разрешенное давление в работающем прессе – 2МПа, большой поршень развивает силу давления около 400 кгс. Габаритные размеры устройства составляют – 30 см при массе около 5 кг.

               2. Использование модели гидравлического пресса

Перед началом работы пресс необходимо заполнить машинным маслом. Для спуска воздуха использовать воздушные клапаны устройства.

Включение данной модели пресса в образовательную деятельность позволяет обеспечить высокий уровень наглядности, результативность учебного процесса, организовать различные исследовательские работы.

                                              3. Правила хранения

Хранить изделие следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80%.
