Набор по дифракции,интерференции и поляризации света

 Набор предназначен для демонстрации опытов по интерференции и дифракции света на уроках физики.

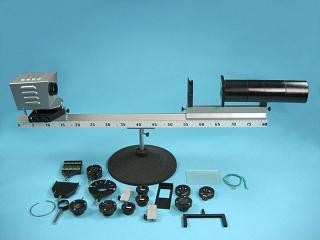

СОСТАВ НАБОРА

1. Оптическая скамья - 1 шт

2. Источник света - полупроводниковый лазер - 1 шт

3. Рейтер - 2 шт

4. Линза в оправе - 1

5. Плоскопараллельная стеклянная пластинка - 1

6. Щели одиночные разной ширины - 2 шт

7. Щель двойная - 1 шт

8. Круглые отверстия разного диаметра - 2 шт

9. Непрозрачный, круглый экран - 1 шт

10. Дифракционная решетка (50 штрихов на миллиметр) - 1 шт

11. Дифракционная решетка (300 штрихов на миллиметр) - 1 шт

12. Поляризационный фильтр (поляроид) - 1 шт

При демонстрации опытов прямой свет лазера не должен попадать в глаза -возможен ожог сетчатки. Рейтеры устанавливать на оптическую скамью мягко, с легким усилием. Не разбирать насадки и не царапать оптические устройства. Не ронять и не ударять элементы комплекта. Не подвергать действию влаги, высокой (более 30°) и низкой (менее 0°) температуры, химических веществ.

1. Интерференция света при отражении от плоскопараллельной стеклянной пластинки. В данном опыте нужно использовать одну из собирающих линз, расположив ее на выходе лазерного луча. Плоскопараллельную пластинку, закрепленную в белом держателе, нужно поставить как можно ближе к фокальной плоскости линзы. Интерференционную картину в виде темных и светлых полос можно наблюдать на экране на расстоянии 1-2 метра. То же самое можно проделать без линзы.

2. Фраунгофера дифракцию света (на круглом отверстии, на щели, на двойной щели, на дифракционной решетке, на «скрещенной» решетке) наблюдают при введении соответствующего элемента, расположенного в револьверной насадке, в луч лазера.

3. Дифракцию света на краю экрана можно наблюдать в расходящемся пучке, полученном с помощью любой линзы, установленной на выходе лазерного луча, расположив лезвие во втором рейтере.

4. Френелевская дифракция света на круглом отверстии и непрозрачном диске.

Схема такая же, как и в п.2 плюс еще один рейтер с положительной линзой Начинать опыт нужно с демонстрации изображения предмета. Для этого рейтер с линзой придвигают к объекту на расстояние равное фокусному расстоянию линзы и получают на экране увеличенное изображение объекта. Затем линзу медленно отодвигают от объекта. Для круглого отверстия наблюдают за чередованием изменения освещенности в центре дифракционной картинки от максимума до минимума. Для круглого непрозрачного экрана необходимо добиться того, чтобы в центре черной тени появилась маленькая светлая точка. Это и есть знаменитое пятно Пуассона.

5. Поляризация

С помощью поляроида можно показать, что лазерный луч линейно поляризован. Для этого поляроид вставить в рейтер и, медленно вращая вокруг оси полностью погасить пятно на экране.
