Баня комбинированная

                                                             1. Назначение

Баня комбинированная лабораторная предназначена для проведения лабораторных работ по химии в общеобразовательной школе.

                                                    2. Технические данные

Напряжение питания 220 В переменного тока частотой 50 Гц. Потребляемая мощность 1500 Вт ± 45 Вт с промежуточными ступенями 1250, 1000, 750, 500, 250 ± 10 Вт.
Плитка электрическая при номинальном напряжении и мощности 500 Вт обеспечивает нагревание в закрытом резервуаре бани водяной 1,5 литра воды с начальной температурой 20 C° до температуры кипения за время  не более 40 минут, или нагревание в резервуаре бани песочной 900 см3 песка с начальной температурой 20 C° до температуры 170 C° в центре на поверхности песка за время не более 70 минут, или нагревание в держателе для колбы 300 см3 воды в круглодонной колбе ёмкостью 500 см3 с начальной температурой 20 C° до кипения за время не более 30 минут.
Габаритные размеры плитки электрической с установленным на ней резервуаром бани водяной в мм не более: длина 220, ширина 220, высота 350.
Масса изделия не более 3,0 кг.

                                                      3. Комплект поставки

Плитка электрическая 1 шт.
Резервуар бани песочной 1 шт.
Резервуар бани водяной 1 шт.
Держатель колбы 1 шт.
Руководство по эксплуатации 1 шт.
Коробка для упаковки 1 шт.

                                                     4. Устройство изделия

Электрическая плитка изделия представляет собой нагреватель, установленный на металлическом корпусе.
Нагреватель - закрытый металлическим кожухом керамический диск в пазах которого уложены две нагревательные спирали, обеспечивающие шесть ступени мощности плитки.
Переключение плитки на требуемую мощность осуществляется поворотом ручки, на которой обозначены семь положений цифрами: 0, 1, 2, 3, 4, 5, 6. Совмещение цифр ручки со стрелкой на корпусе соответствует:
0 - плитка выключена
1 - 250 Вт
2 - 500 Вт
3 - 750 Вт
4- 1000 Вт

5- 1250 Вт

6- 1500 Вт
Снизу корпус закрыт дном.

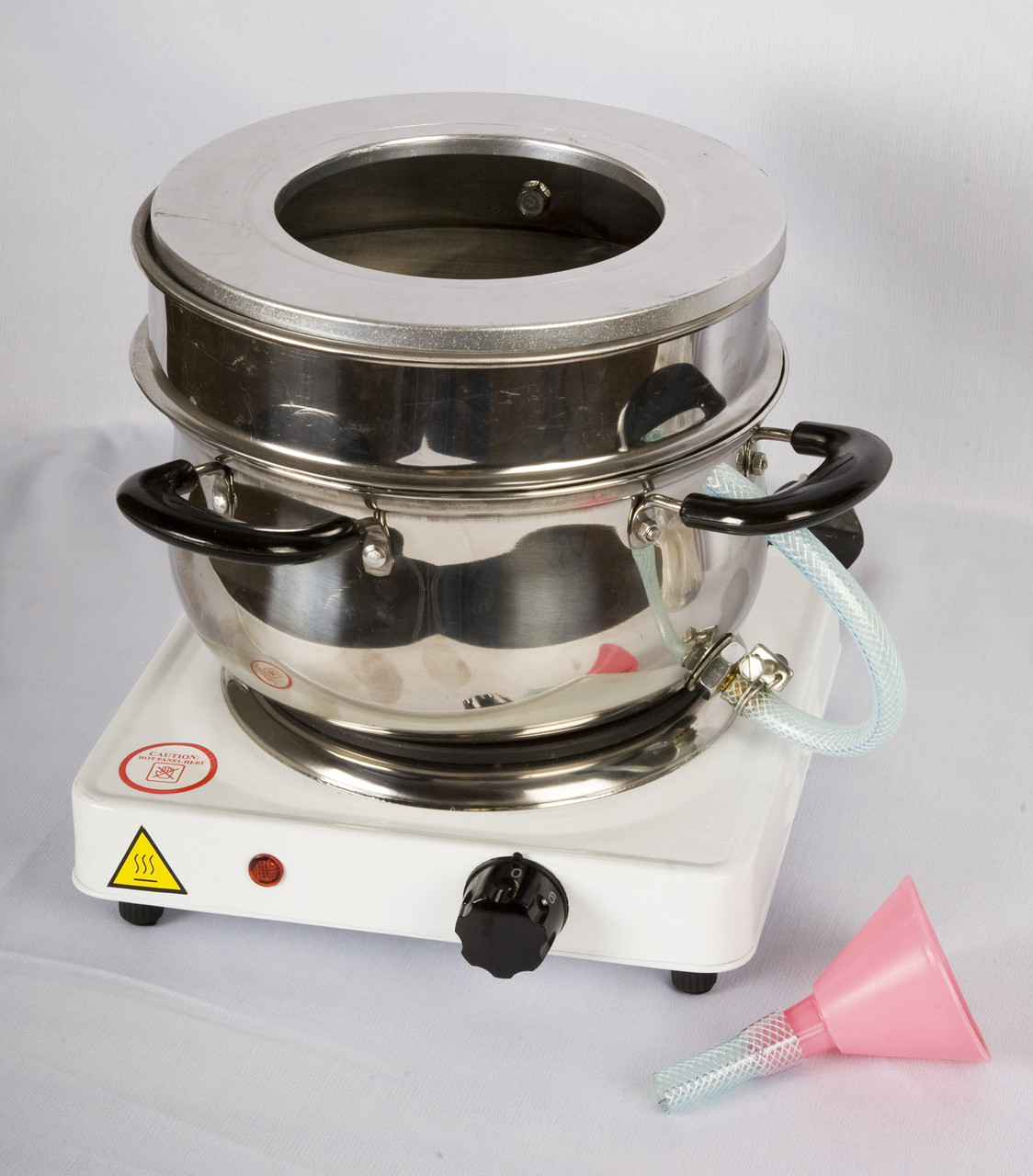

Резервуар бани водяной - металлический, цилиндрической формы, ёмкостью 2 литра. На боковой поверхности резервуара укреплены трубка с воронкой для наблюдения уровня воды и две пластмассовые ручки.
Резервуар бани песочной и держатель колбы - выполнен из металла.

                                                         5. Указания по эксплуатации

Прежде, чем включить изделие, работающий должен изучить руководство по эксплуатации.
Перед началом эксплуатации электрическая плитка должна быть заземлена. Электрическая плитка должна подключаться к питающей сети через распределительный щит, снабженный устройством защитного отключения.
Не допускается включение изделия в сеть с напряжением, не соответствующим указанному в руководстве.
Работать с изделием разрешается только учителю.
Потребитель обязан разработать инструкцию по эксплуатации изделия.

                                                              Работа с изделием

Время непрерывной работы электрической плитки не должно превышать 90 минут.
При эксплуатации и ремонте электрической плитки следует учитывать следующие виды опасности: переменный электрический ток напряжением 220 В и высокую температуру нагревателя.
С изделием следует обращаться осторожно, предохраняя его от ударов и механических повреждений.

                                                              Подготовка к работе

Электрическая плитка заземляется при помощи заземляющего винта, расположенного на боковой поверхности корпуса. После этого шнур питания включается через распределительный щит в сеть.

                                                          Порядок работы:
1. Работа с водяной баней:
Резервуар водяной бани, наполненный водой, устанавливается на нагреватель электрической плитки, затем на него устанавливают большое металлическое кольцо и ещё 4 кольца. В зависимости от величины сосуда, устанавливаемого на резервуар, с резервуара снимается необходимое количество колец. Плитка включается на требуемую мощность. В дальнейшем необходимо следить за уровнем воды в резервуаре по её уровню в трубке во избежание её выкипания. В случае необходимости воду можно добавить в резервуар через воронку. После работы с водяной баней из резервуара следует воду вылить.
2. Работа с песочной баней:
Резервуар песочной бани, наполненный песком, устанавливается на нагреватель электрической плитки. Нагреваемый сосуд устанавливается в песок так, чтобы он не касался стенок и дна резервуара. Плитка включается на требуемую мощность.
3. Работа с держателем колбы:
Держатель колбы устанавливается на нагреватель электрической плитки. В держатель ставится колба с нагреваемой жидкостью, и плитка включается на требуемую мощность.

                                                   6. Техническое обслуживание

Резервуар водяной бани после работы надо вытереть и просушить.
Песок, применяемый для песочной бани, должен быть мелким и чистым, перед первым употреблением его необходимо прокалить для удаления из него органических примесей.

                                                        7. Правила хранения
Хранить изделие следует в сухом помещении с комнатной температурой (15- 25C°) при относительной влажности воздуха 80%.
